Com funcionen les vàlvules de boles de PVC: una guia completa

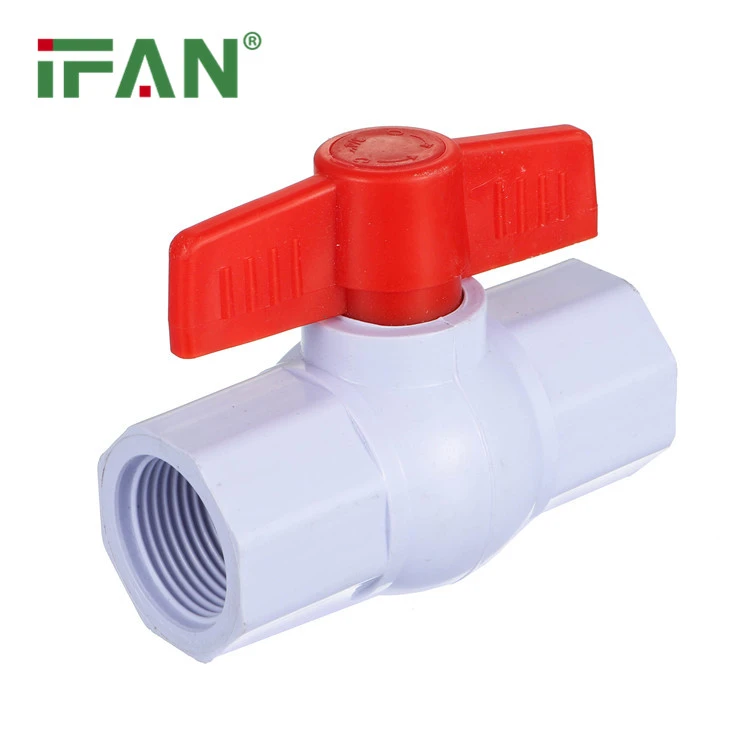

1. Components bàsics d’una vàlvula de bola de PVC
Una vàlvula de bola de PVC consisteix enCinc parts primàries:
Cos- Fabricat en PVC durador (o CPVC per a aplicacions de temperatura de High -), amb ports de connexió de soldadura roscades o dissolvents - per a canonades.
Pilota- Un disc buit i esfèric amb un forat central (forat). Típicament fet de PVC, acer inoxidable o llautó (per a models reforçats).
Tija (eix)- Connecta la bola al mànec extern, permetent el control de rotació.
Seients- goma (per exemple, epdm) o ptfe (teflon) anells que creen una fuga - segell de prova entre la bola i el cos quan es tanca.
Mànec- Una palanca o un botó que gira la tija i la bola (normalment 90 graus per al control ON/OFF).Ifanfàbrica 30+ anys fabricar experiència de suport de suport /mida Suport de personalitzaciómostra lliure.Welcome per consultar el catàleg i les mostres gratuïtes. Aquest és el nostre lloc web de Facebook:www.facebook.com.
2. Principi operatiu
Les vàlvules de boles de PVC controlen el flux de líquidsRotació senzilla:
Posició oberta: Quan el mànec siguiParal·lelament a la canonada, La bola de la bola s'alinea amb el camí de flux, permetent el pas sense restriccions.
Posició tancada: Quan el mànec siguiperpendicular a la canonada, la bola gira 90 graus, bloquejant el forat i aturant el flux.
Analogia:
Penseu en la bola com un interruptor de llum - Quan "on" (obert), el forat deixa llum (fluid) a través; Quan "OFF" (tancat), la part sòlida de la bola la bloqueja.
3. Pas - per - Control de flux de pas
Entrada de fluids: El líquid o gas a pressió entra a la vàlvula a través d’un port.
La posició de la bola determina el flux:
Siobrir, el fluid passa pel forat i surt del port oposat.
Sitancada, La superfície sòlida de la bola es comprimeix contra els seients, creant un segell ajustat.
Mecanisme de segellat:
Els seients PTFE s’utilitzen habitualment per a la seva resistència química i la seva baixa fricció, assegurant una bombolla - tancament ajustat fins i tot sota pressió.
4. Característiques clau de les vàlvules de bola de PVC
Full - Disseny del port: L'origen coincideix amb el diàmetre de la canonada, minimitzant la caiguda de pressió i la restricció de flux.
Actuació ràpida: Gir de 90 graus per al control d'encesa/desactivació instantani (a diferència de les vàlvules de porta, que requereixen múltiples rotacions).
Resistència a la corrosió: PVC resisteix els àcids, els alcalis i les sals, cosa que el fa ideal per a piscines, aquaris i línies químiques.
Lleuger i cost - efectiu: Més barat i fàcil d’instal·lar que les vàlvules metàl·liques.
5. Tipus de vàlvules de bola de PVC
| Tipus | Descripció | Aplicacions comunes |
|---|---|---|
| Vàlvules de boles manuals | Operat per un mànec de palanca; més senzill i assequible. | Plomeria residencial, reg, piscines. |
| Vàlvules de bola actuades | Motor - impulsat per al control remot (per exemple, actuadors de solenoide o pneumàtics). | Automatització industrial, sistemes agrícoles. |
| Vàlvules de boles d’unió veritables | Funcionen extrems extraïbles per a un manteniment o reemplaçament fàcil sense tallar canonades. | Processament químic, tractament d’aigües residuals. |
| Vàlvules de boles de 3 vies | Redirigiu el flux entre tres ports (L - port o T - configuracions del port). | Sistemes HVAC, barreja de fluids de laboratori. |
6. Avantatges respecte a altres tipus de vàlvules
vs. Vàlvules de la porta: Funcionament més ràpid (torn de 90 graus davant de rotacions múltiples); Millor per al ciclisme freqüent.
vs. Vàlvules Globus: Baixa baixada de pressió a causa del disseny de port -; menys propens a obstruir -se.
vs. vàlvules de diafragma: Més durador en aplicacions abrasives (per exemple, Slurries).
7. Limitacions de les vàlvules de bola de PVC
Sensibilitat de la temperatura: Les vàlvules de PVC estàndard es classifiquen0–60 graus (32–140 graus F); Es necessiten cpvc o vàlvules metàl·liques per a l’aigua calenta.
Límits de pressió: Normalment qualificat per150–230 psi, inadequat per a sistemes industrials de pressió -.
No per a l’acceleració: La rotació parcial (per ajustar el flux) pot portar seients i provocar fuites; Utilitzeu les vàlvules del globus per a un control precís.
8. Consells de manteniment
Inspecció regular: Comproveu si hi ha esquerdes, fuites o nanses rígides (sobretot en climes de congelació).
Lubricació: Apliqueu el greix de silicona a la tija periòdicament per evitar la unió.
Eviteu sobre - estrenyiment: Hand - Aprofiteu les connexions roscades per evitar estressar el cos PVC.
Protecció a l’hivern: Aïllar les vàlvules exteriors o els sistemes de desguàs per evitar danys de congelació.
Conclusió
Les vàlvules de bola PVC són senzilles, fiables i costos - efectives per controlar el flux de fluids en condicions extremes no -. La seva rotació de 90 graus, el disseny de ports complet - i la resistència química els fan ideals per a un ús industrial residencial, agrícola i lleuger. Per a aplicacions de pressió alta - o alta -, considereu l'actualització a cpvc o vàlvules metàl·liques.
